Varianten LED- Module im Handlauf

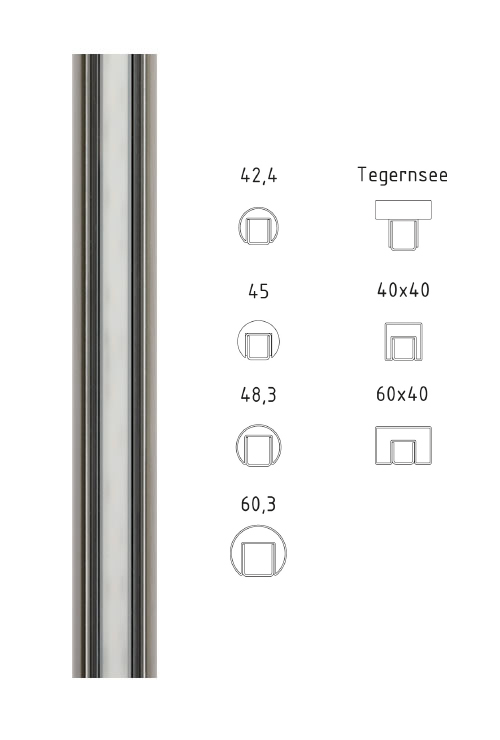

LED - Modul LEDLUX IP64/IP20
Gefertigt in variablen Längen. Die LED - Einsätze werden im Handlauf werkseitig eingebaut geliefert und sind zusätzlich mit einer 2 mm Polycarbonat- Abdeckung vor Schlag und Verschmutzung geschützt, die formschlüssig im Handlauf abschließt. Eine spätere Auswechselbarkeit der LED - Einsätze ist möglich.
Weitere Informationen zu Längen, Lichttechnik, Lichtfarben, Spannungsversorgung und Leistung finden Sie im Katalog unter Downloads.
Abbildung:
Ledlux - Modul diffuse Linse im Handlauf HDL 42

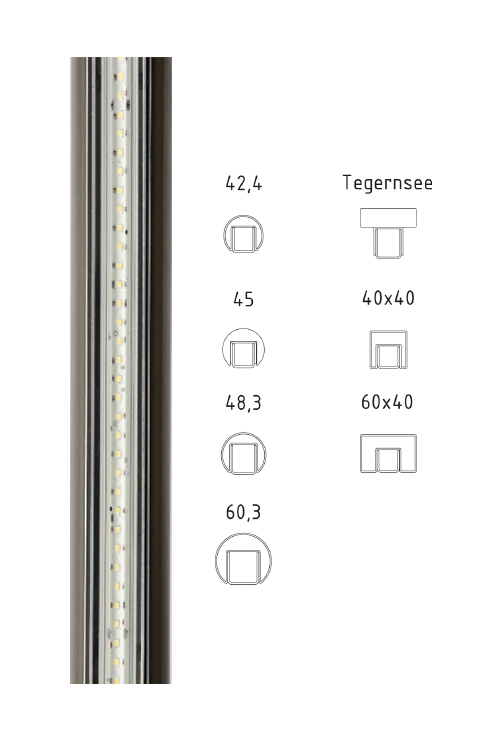

LED - Modul LEDLUX IP67
Gefertigt in variablen Längen. Die LED - Einsätze werden im Handlauf werkseitig eingebaut geliefert und sind zusätzlich vollständig durch speziellen Verguss wirksam gegen Verschmutzung und Vandalismus geschützt. Der LED- Einsatz passt sich formschlüssig im Handlauf ein. Eine spätere Auswechselbarkeit der LED - Einsätze ist möglich.
Weitere Informationen zu Längen, Lichttechnik, Lichtfarben, Spannungsversorgung und Leistung finden Sie im Katalog unter Downloads.
Abbildung:
Ledlux - Modul klare Linse im Handlauf HDL 48

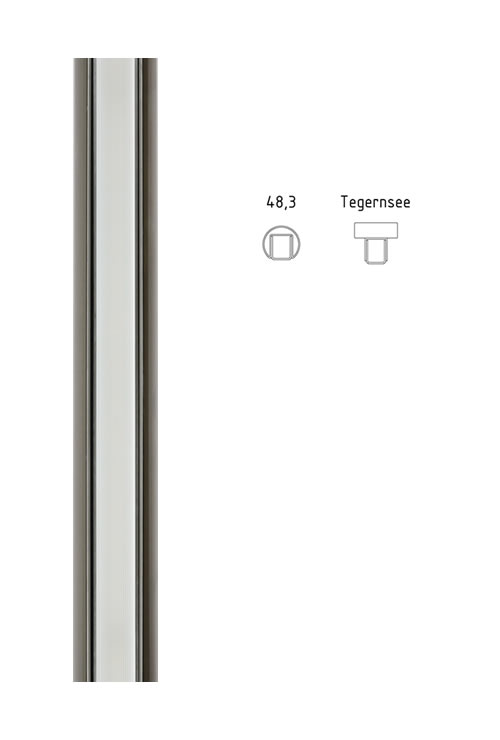

LED - Modul LEDLUX IP20 Prisma
Gefertigt in variablen Längen. Das robuste Gehäuse des LED - Einsatzes aus 1,5 mm Polycarbonat- Abdeckung schützt vor Staub und schließt formschlüssig im Handlauf ab. Eine spätere Auswechselbarkeit der LED - Einsätze ist möglich.
Weitere Informationen zu Längen, Lichttechnik, Lichtfarben, Spannungsversorgung und Leistung finden Sie im Katalog unter Downloads.
Abbildung:
Ledlux - Modul Prisma im Handlauf HDL 48

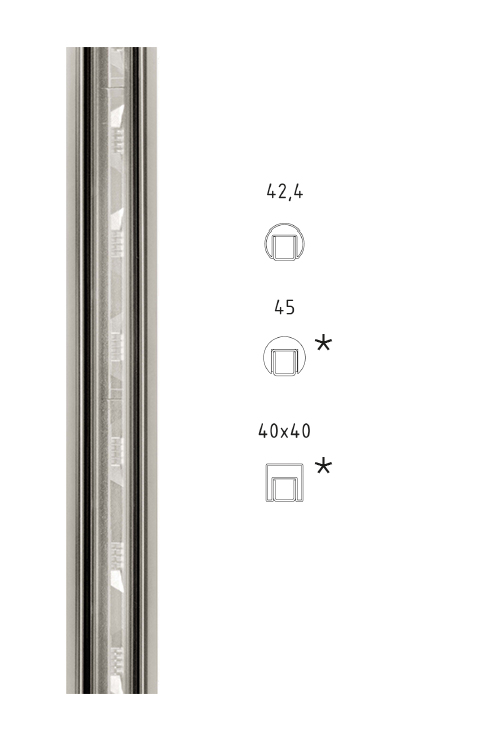

LED- Modul asymmetric
HRO 48V
Gefertigt in variablen Längen. Die LED- Einsätze werden im Handlauf werksseitig eingebaut geliefert. Die LED- Einsätze sind durch ein schlagfestes Kunststoffgehäuse aus Polycarbonat mit einer Schlagfestigkeit von IK 06 in Schutzgrad IP 44 vor Schlag und Verschmutzung geschützt, die formschlüssig im Handlauf abschließen. Eine spätere Auswechselbarkeit der LED- Einsätze ist möglich.
Die Handrail- Optik HRO mit asymmetrischer Lichtverteilung wurde speziell für den Einsatz im Handlauf für Treppenhäuser für eine Breite von bis zu 1600 mm für einseitige Beleuchtung über den Handlauf in Höhen von 850 bis 1000 mm entwickelt.
Materialien der Handläufe: Edelstahl 1.4301 oder 1.4404
Farbbeschichtungen: Ausführliche Informationen zu den Handlaufvarianten sind im Hauptkatalog zu finden.
* Holzarten auf Anfrage

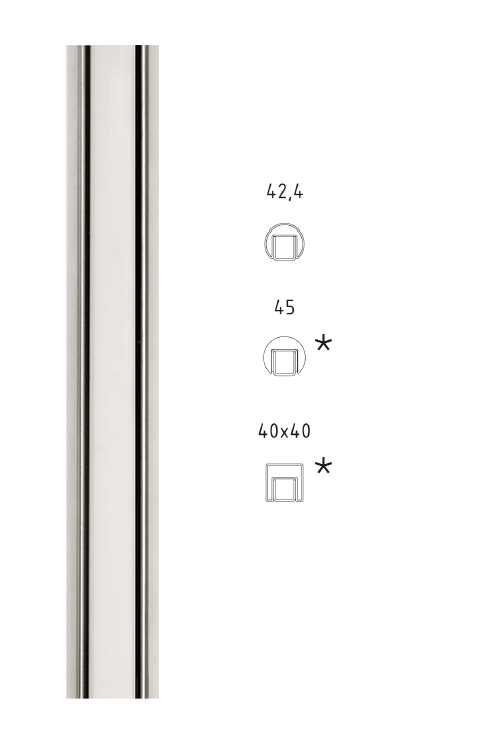

LED- Modul Optik diffus
breitstrahlend ODP 48V
Gefertigt in variablen Längen. Die LED- Einsätze werden im Handlauf werksseitig eingebaut geliefert. Die LED- Einsätze sind durch ein schlagfestes Kunststoffgehäuse aus Polycarbonat mit einer Schlagfestigkeit von IK 06 in Schutzgrad IP 44 vor Schlag und Verschmutzung geschützt, die formschlüssig im Handlauf abschließen. Eine spätere Auswechselbarkeit der LED- Einsätze ist möglich.
Die LED- Module besitzen eine diffuse Abdeckung und symmetrische Lichtverteilung für gleichmäßige homogene Ausleuchtung.
Materialien der Handläufe: Edelstahl 1.4301 oder 1.4404
Farbbeschichtungen: Ausführliche Informationen zu den Handlaufvarianten sind im Hauptkatalog zu finden.
* Holzarten auf Anfrage

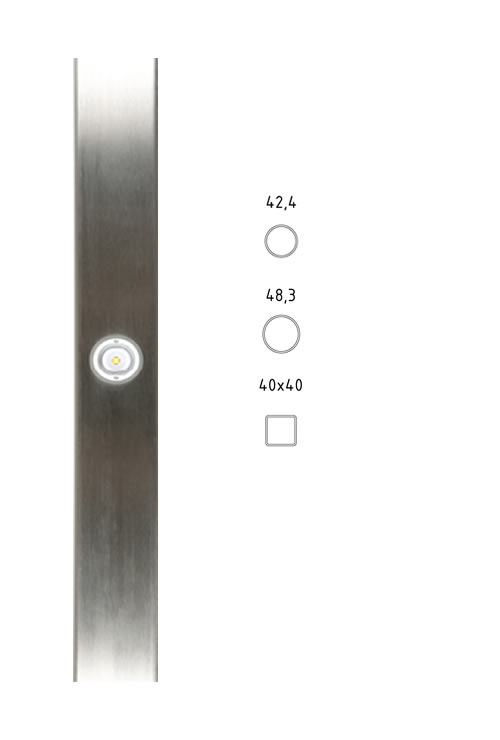

LED - Modul LED - Punkt IP65
Die LED - Einsätze werden im Handlauf werkseitig eingebaut geliefert. Das robuste Gehäuse aus Edelstahl sorgt für guten Schutz vor Staub, Nässe und Schlag. Das eingebaute LED - Modul schließt formschlüssig im Handlauf ab. Eine spätere Auswechselbarkeit der LED - Einsätze ist möglich.
Weitere Informationen zu Größen, Lichttechnik, Lichtfarben, Spannungsversorgung und Leistung finden Sie im Katalog unter Downloads.
Abbildung:
LED - Point - Modul mit symmetrischer Lichtverteilung
im Handlauf HDL 40I40

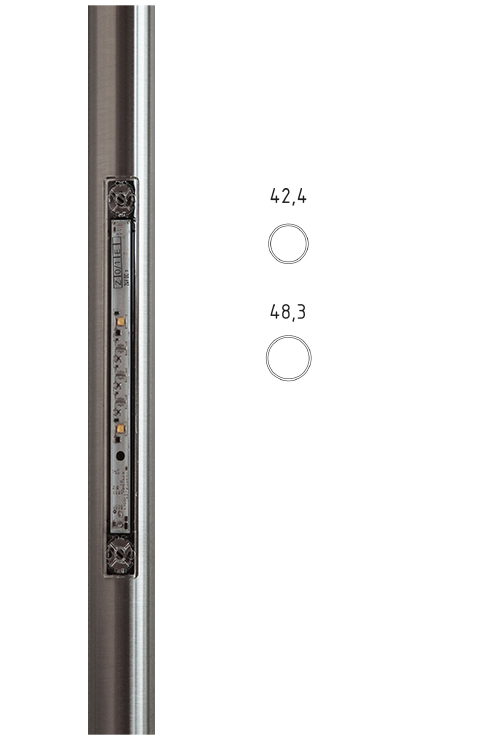

LED - Modul Meppen IP68
mit Überwachungsmodul* für Notlicht
Die LED - Einsätze werden im Handlauf werkseitig eingebaut geliefert. Das robuste Gehäuse aus Edelstahl 1.4404 sorgt für guten Schutz vor Staub, Nässe und Schlag. Das eingebaute LED- Modul schließt formschlüssig im Handlauf ab. Eine spätere Auswechselbarkeit der LED - Einsätze ist möglich.
Weitere Informationen zu Größen, Lichttechnik, Lichtfarben, Spannungsversorgung und Leistung finden Sie im Katalog unter Downloads.
Abbildung:
LED - Modul Meppen IP68
* kompatibel mit INOTEC Notlichtsystem CLS

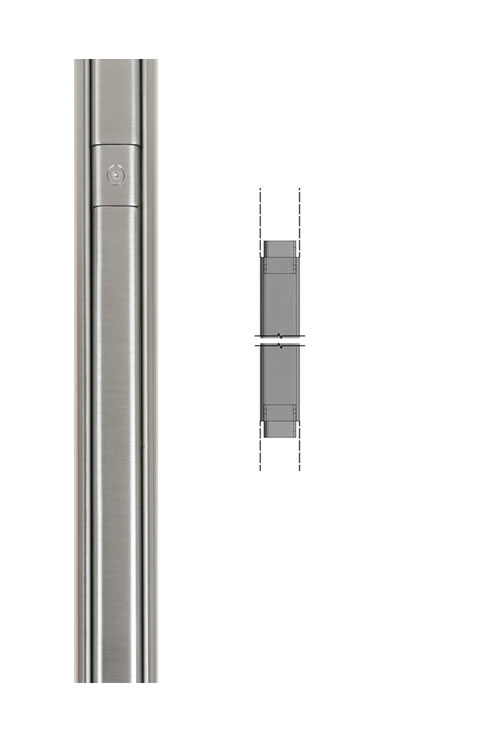

Nutverschlussprofil
Material: Edelstahl 1.4301 oder 1.4404 Oberflächen geschliffen, matt (glasperlengstrahlt) oder nach Farbwahl pulverbeschichtet. Das Nutverschlussprofil dient zum formschlüssigen verschließen der Profilnut und zum Schutz der elektrischen Leitungen in den Bereichen, wo sich kein LED - Einsatz befindet.
Die Verschluss - Profile sind für eine einfache Montage der Handläufe reversibel ausgeführt und werden in erforderlicher Länge gefertigt.
Abbildung:
Nutverschlussprofil im Handlauf HDL 48

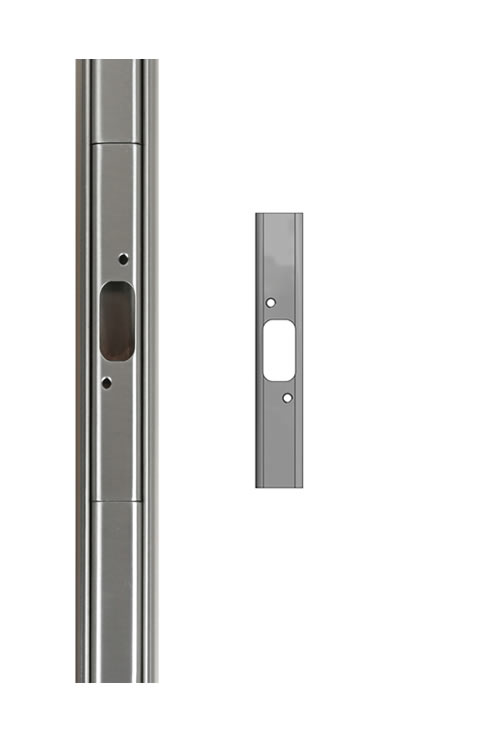

Aufnahmekonsole
Material: Edelstahl 1.4301 oder 1.4404 Oberflächen geschliffen, matt (glasperlengstrahlt) oder nach Farbwahl pulverbeschichtet Die Konsole dient zur statischen Aufnahme von Handlaufhaltern, Stützen oder sonstigen Befestigungsmitteln.
Die Aufnahmekonsolen sind fest im Handlaufprofil eingebaut und werden projektbezogen entsprechend den vorgegebenen Befestigungsmitteln vorbereitet (Bohrungen, Gewinde bzw. mit entsprechende Adapter für eine gewünschte Befestigung).
Abbildung:
Aufnahmekonsole mit Öffnung für Kabeldurchführung
Elektroanschluss sowie Gewindebohrungen zur Befestigung
Anschlussplatte Pfosten/Wandanhalter für HDL 48
