Zubehör für Geländer

Befestigungssysteme Geländer

Geländerstützen

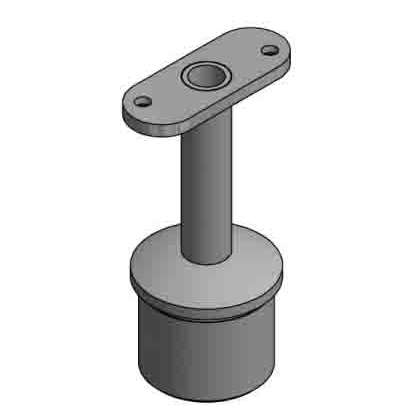

Runde Bauform

Material:
Edelstahl, 1.4301 oder 1.4404 optional pulverbeschichtet in Farbe nach Wahl

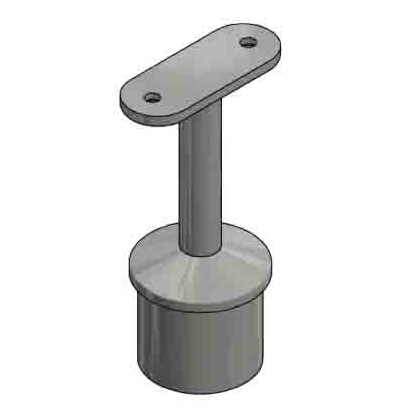

ohne Gelenk

42,4mm
V2A Mat. 1.4301 MT273
V4A Mat. 1.4404 MT274
48,3mm
V2A Mat. 1.4301 MT275
V4A Mat. 1.4404 MT276

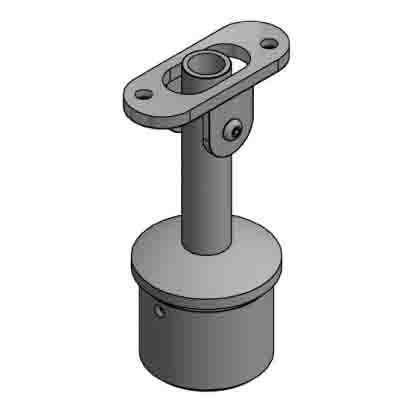

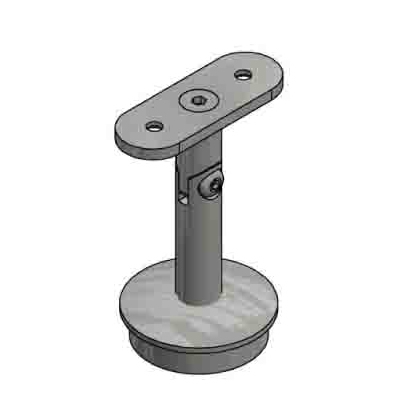

mit Gelenk

42,4mm
V2A Mat. 1.4301 MT271
V4A Mat. 1.4404 MT272
48,3mm
V2A Mat. 1.4301 BG034
V4A Mat. 1.4404 MT035

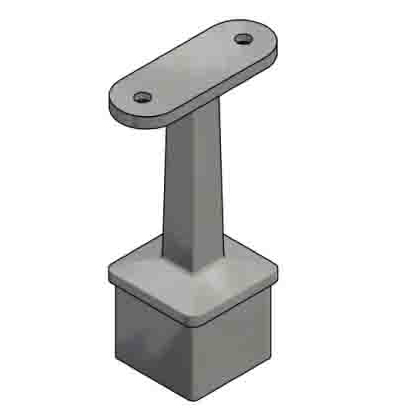

Eckige Bauform

Material:
Edelstahl 1.4301 oder 1.4404 optional pulverbeschichtet in Farbe nach Wahl

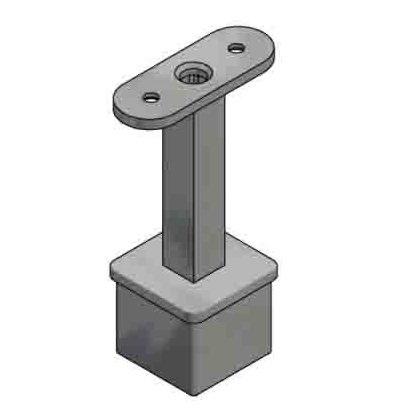

ohne Gelenk

40x40mm
V2A Mat. 1.4301 MT277
V4A Mat. 1.4404 MT278

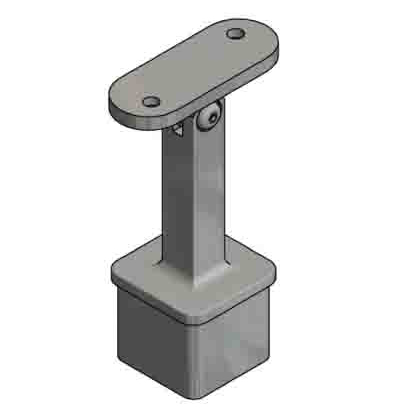

mit Gelenk

40x40mm
V2A Mat. 1.4301 MT279
V4A Mat. 1.4404 MT280

Runde Bauform mit Kabelkanal für elektrischen Anschluss

Material:
Edelstahl 1.4301 oder 1.4404 optional pulverbeschichtet in Farbe nach Wahl

ohne Gelenk

42,4mm
V4A Mat. 1.4404 BG038
48,3mm
V4A Mat. 1.4404 BG037

mit Gelenk

42,4mm
V4A Mat. 1.4404 BG039
48,3mm
V4A Mat. 1.4404 BG036

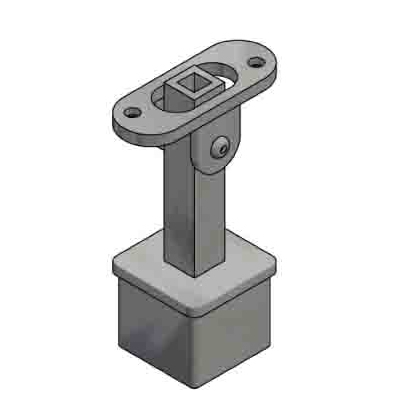

Eckige Bauform mit Kabelkanal für elektrischen Anschluss

Material:
Edelstahl 1.4301 oder 1.4404 optional pulverbeschichtet in Farbe nach Wahl

ohne Gelenk

40x40mm
V4A Mat. 1.4404 BG056

mit Gelenk

40x40mm
V4A Mat. 1.4404 BG057

Flanschplatten und Abdeckrosetten*

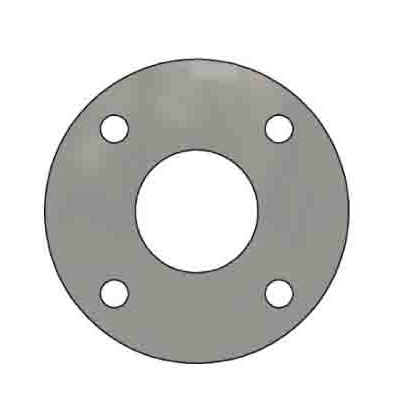

Runde Bauform

Wahlweise geschliffen und Bohrungen gesenkt

Material:
Stahl verzinkt, Edelstahl 1.4301, 1.4404 optional pulverbeschichtet in Farbe nach Wahl

D=120mm t=8 (10)mm
4 (2)-Loch für M10
42,4mm
V2A Mat. 1.4301 MT196
V4A Mat. 1.4404 MT197
48,3mm
V2A Mat. 1.4301 MT198
V4A Mat. 1.4404 MT199
D=150mm t=8 (10)mm
4 (2)-Loch für M10 (M12)
48,3mm
V2A Mat. 1.4301 MT342
V4A Mat. 1.4404 MT343
60,3mm
V2A Mat. 1.4301 MT348
V4A Mat. 1.4404 MT349

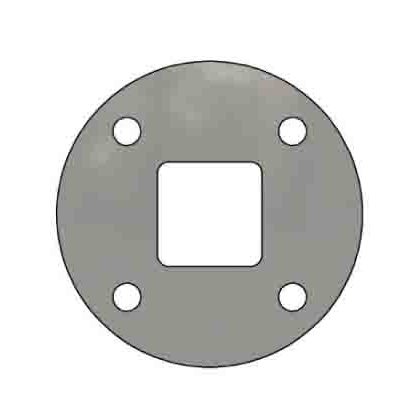

D=120mm t=8 (10)mm
4 (2)-Loch für M10

40x40mm
V2A Mat. 1.4301 MT350
V4A Mat. 1.4404 MT351
D=150mm t=8 (10)mm
4 (2)-Loch für M10 (M12)

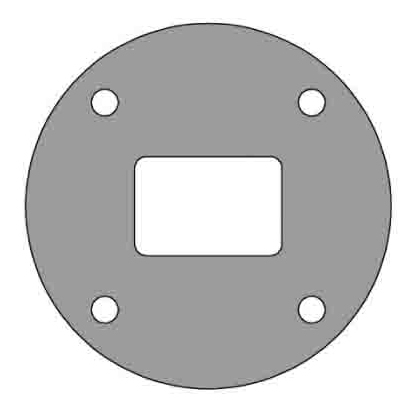

D=150mm t=8 (10)mm
4 (2)- Loch für M10 (M12)
60X40mm
V2A Mat. 1.4301 MT354
V4A Mat. 1.4404 MT355

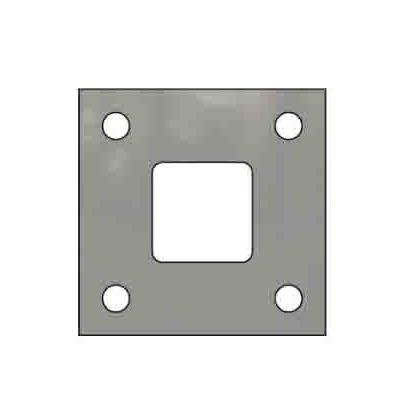

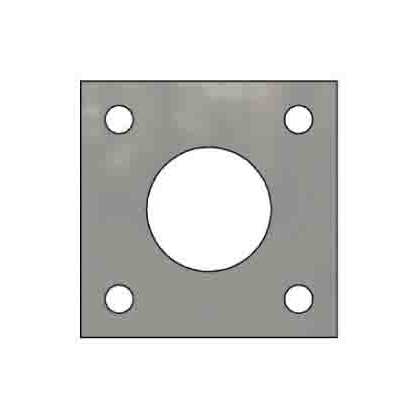

Eckige Bauform

Wahlweise geschliffen und Bohrungen gesenkt

Material:
Stahl verzinkt, Edelstahl 1.4301, 1.4404 optional pulverbeschichtet in Farbe nach Wahl

100x100mm t=8 (10)mm
4 (2)- Loch für M10
42,4mm
V2A Mat. 1.4301 MT204
V4A Mat. 1.4404 MT205
48,3mm
V2A Mat. 1.4301 MT206
V4A Mat. 1.4404 MT207

100x100mm t=8 (10)mm
4 (2)- Loch für M10
40x40mm
V2A Mat. 1.4301 MT208
V4A Mat. 1.4404 MT209

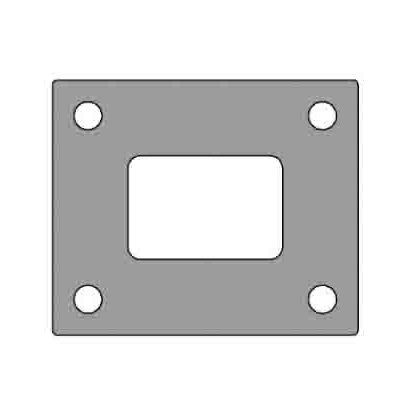

100x120mm t=8 (10)mm
4 (2)-Loch für M10
40x60mm
V2A Mat. 1.4301 MT356
V4A Mat. 1.4404 MT357

Direkter Anschluß Geländerpfosten an Handlauf

Runde Bauform

Kabelführung für elektrischen Anschluß möglich, optional pulverbeschichtet in Farbe nach Wahl

Gehrungsecke Pfosten- Handlauf 15- 170° rund

D 42,4 BG 099
D 45,0 BG 100
D 48,3 BG 101
D 60,3 BG 102

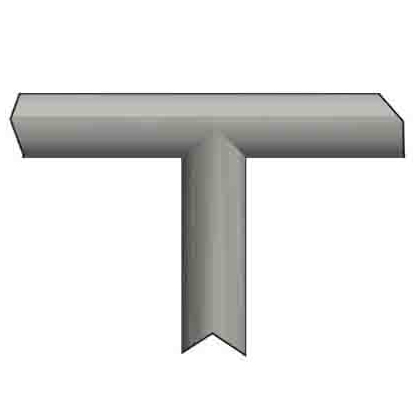

T-Anbindung Pfosten- Handlauf 15-170° rund

D 42,4 BG 105
D 45,0 BG 106
D 48,3 BG 107
D 60,3 BG 108

Eckige Bauform

Kabelführung für elektrischen Anschluß möglich, optional pulverbeschichtet in Farbe nach Wahl

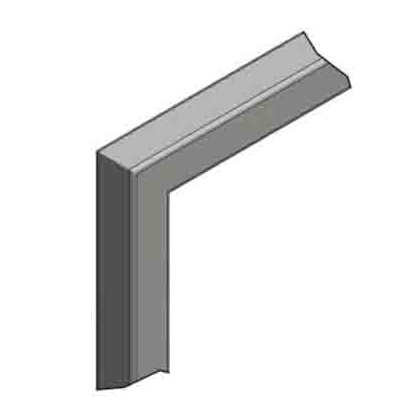

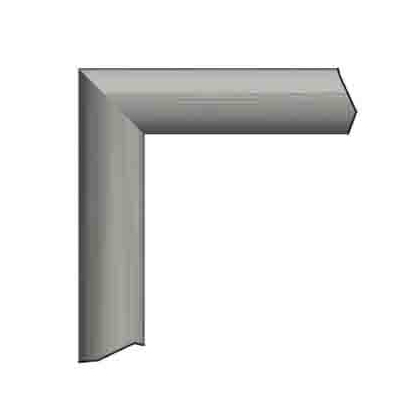

Gehrungsecke Pfosten-Handlauf 15- 170° eckig

40x40 BG 097
40x60 BG 098

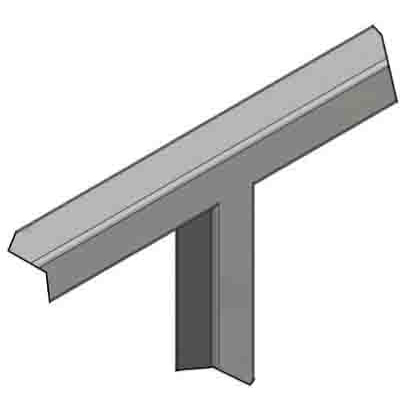

T-Anbindung Pfosten- Handlauf 15-170° eckig

40x40 BG 103
60x40 BG 104

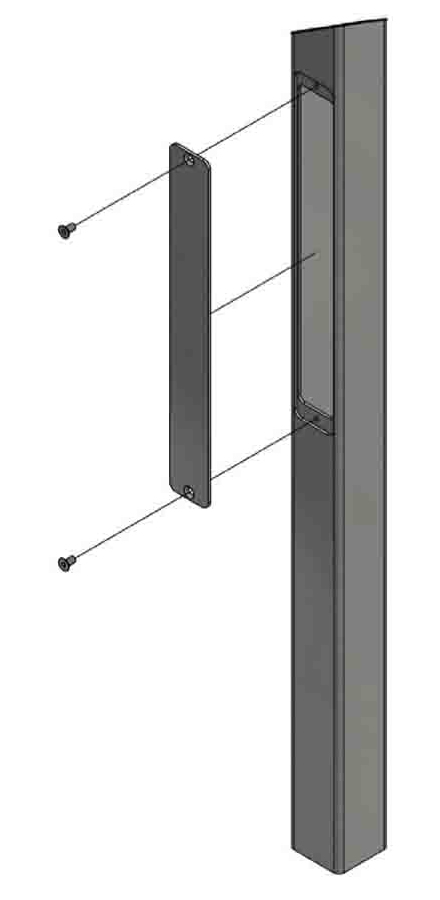

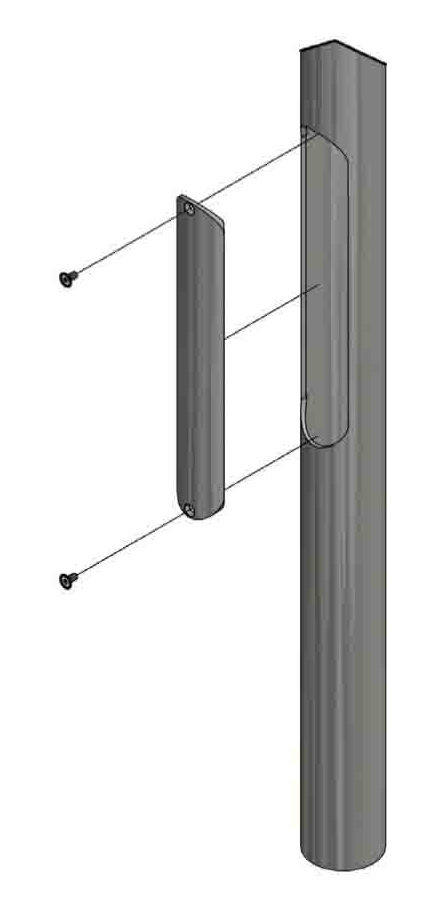

Pfosten mit Anschlusstür für elektrischen Anschluss

Runde Bauform

Anschlusstür für Pfostendurchmesser verschraubt mit Senkkopfschrauben, Sonderverschraubung auf Anfrage

D= 48,3 und 60,3 mm
BG 023

40/40 mm 60x40 mm
BG 040

Eckige Bauform

Kabelführung für elektrischen Anschluß möglich, optional pulverbeschichtet in Farbe nach Wahl

Gehrungsecke Pfosten-Handlauf 15- 170° eckig

40x40 BG 097
40x60 BG 098

T-Anbindung Pfosten- Handlauf 15-170° eckig

40x40 BG 103
60x40 BG 104

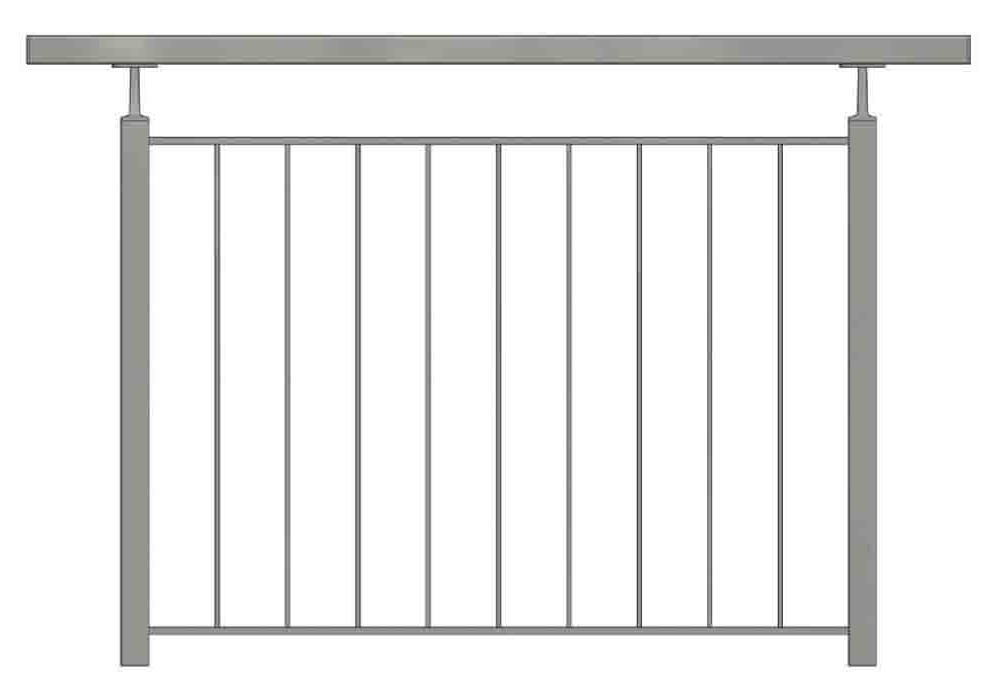

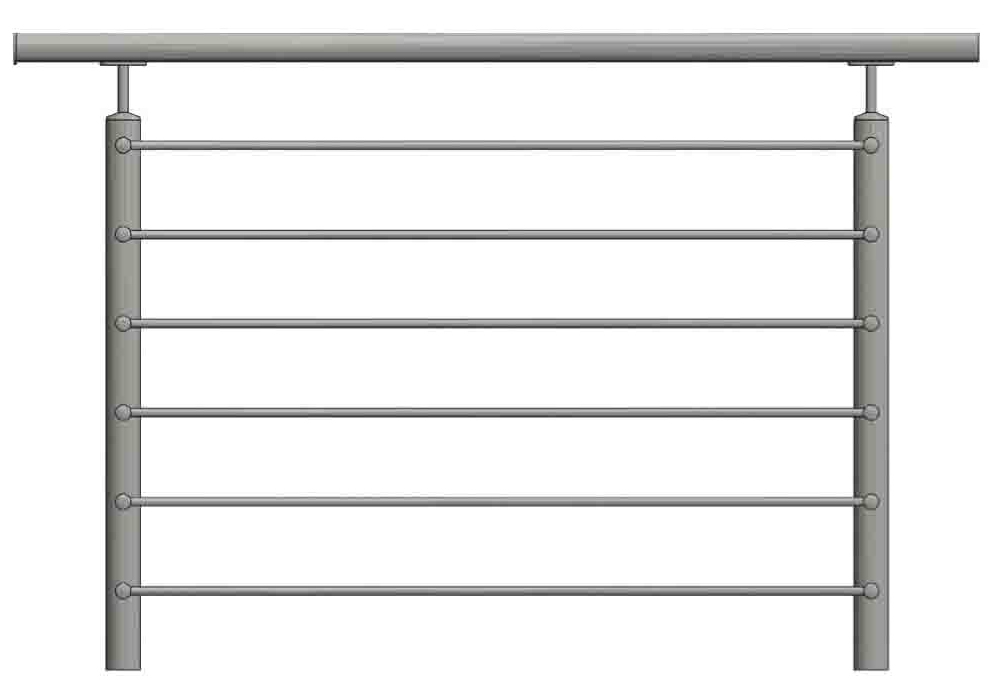

Geländerfüllungen

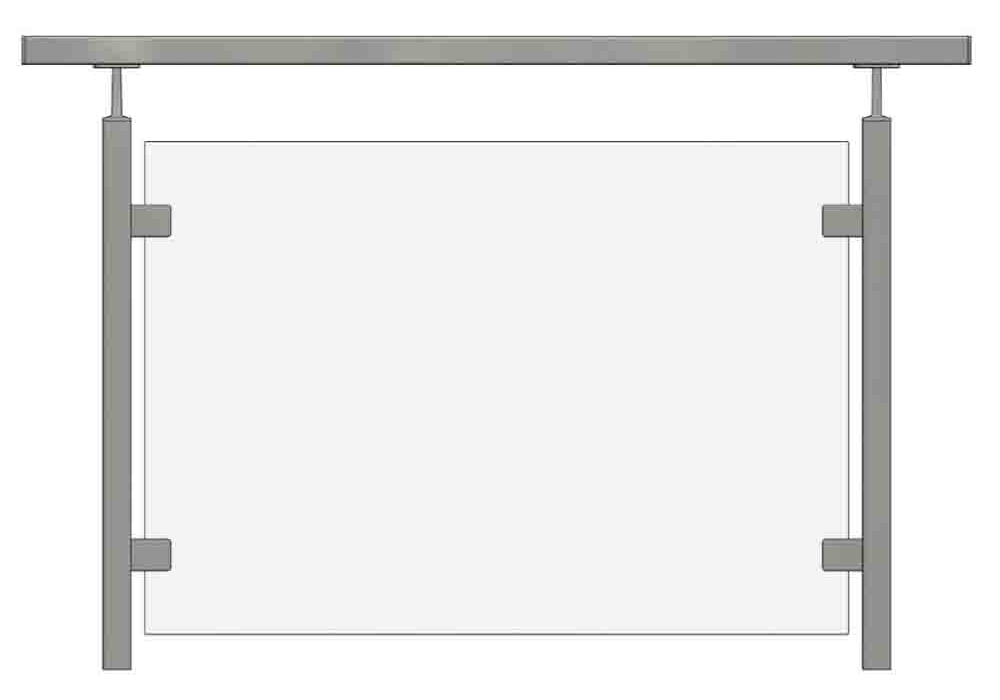

Geländer mit Glas

Die Ausführungen der Glasfüllungen bzw. der Befestigungsarten obliegen den technischen Anforderungen abhängig vom Projekt. Entsprechend der Vorgabe werden Befestigungsmittel mit AbZ (Allgemein bauaufsichtliche Zulassung) eingesetzt.

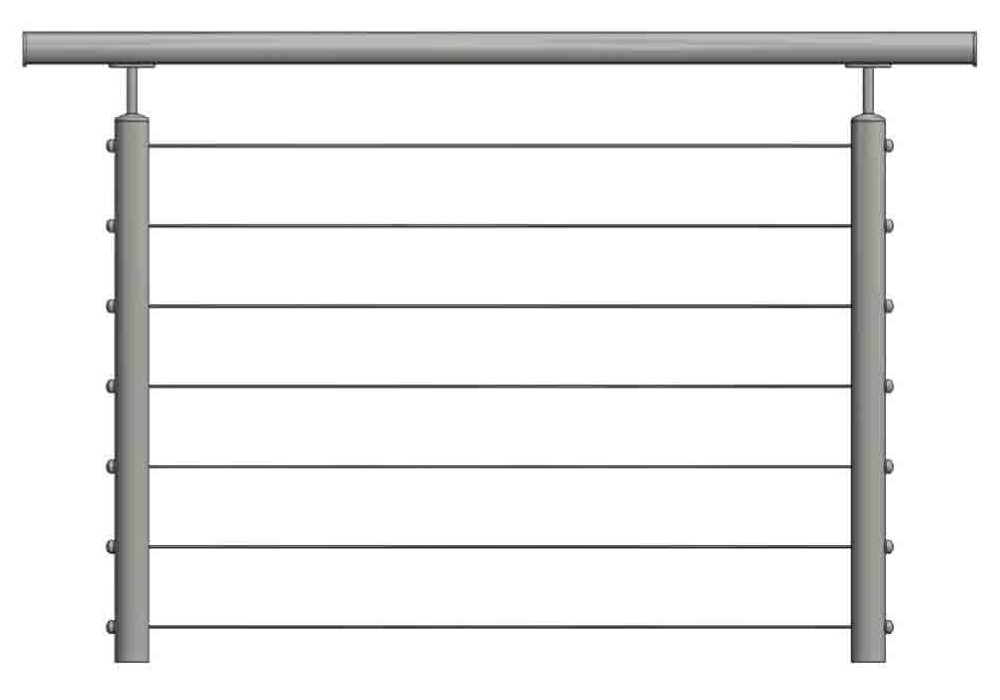

Geländer mit Drahtseil

Die Ausführung der Geländerfüllung mittels Drahtseil kann nach Anforderung mit unterschiedlichen Seilstärken sowie Abständen der Drahtseile untereinander erfolgen.

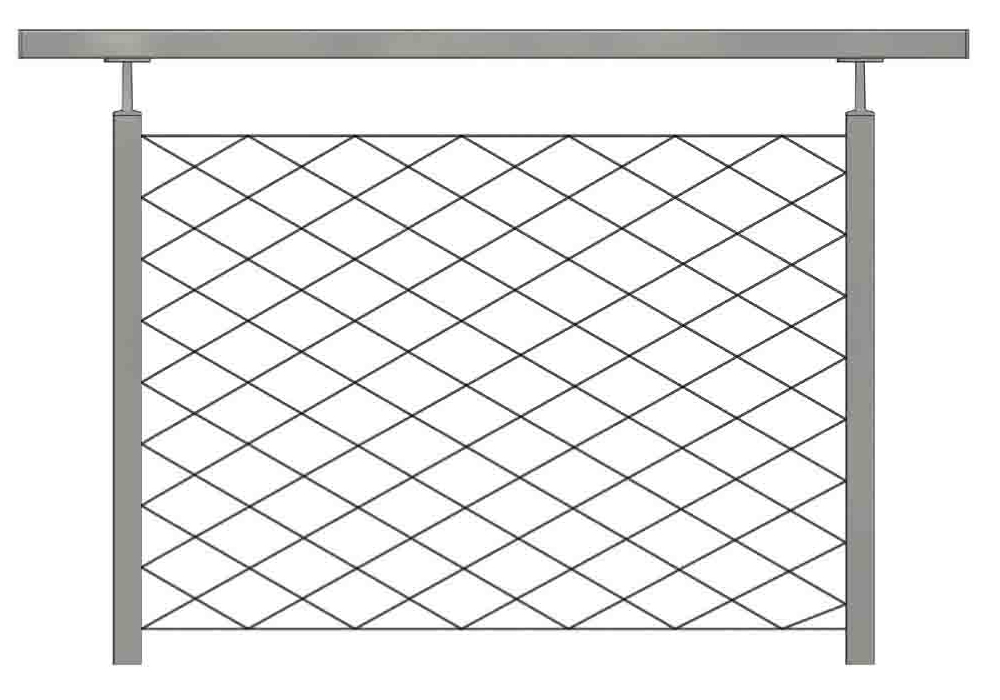

Geländer mit Drahtnetz
